UL1007とUL1015は、どちらもUL 758（AWM）に規定された機器内配線用のビニル絶縁電線ですが、対応できる定格電圧・温度が異なります。

結論から言うと、一般的な機器内配線にはUL1007、高温・高電圧条件や制御盤まわりの配線にはUL1015を選ぶのが基本です。本記事では、両者の基本仕様と選び方の違いを詳しく解説します。

スタイル番号について

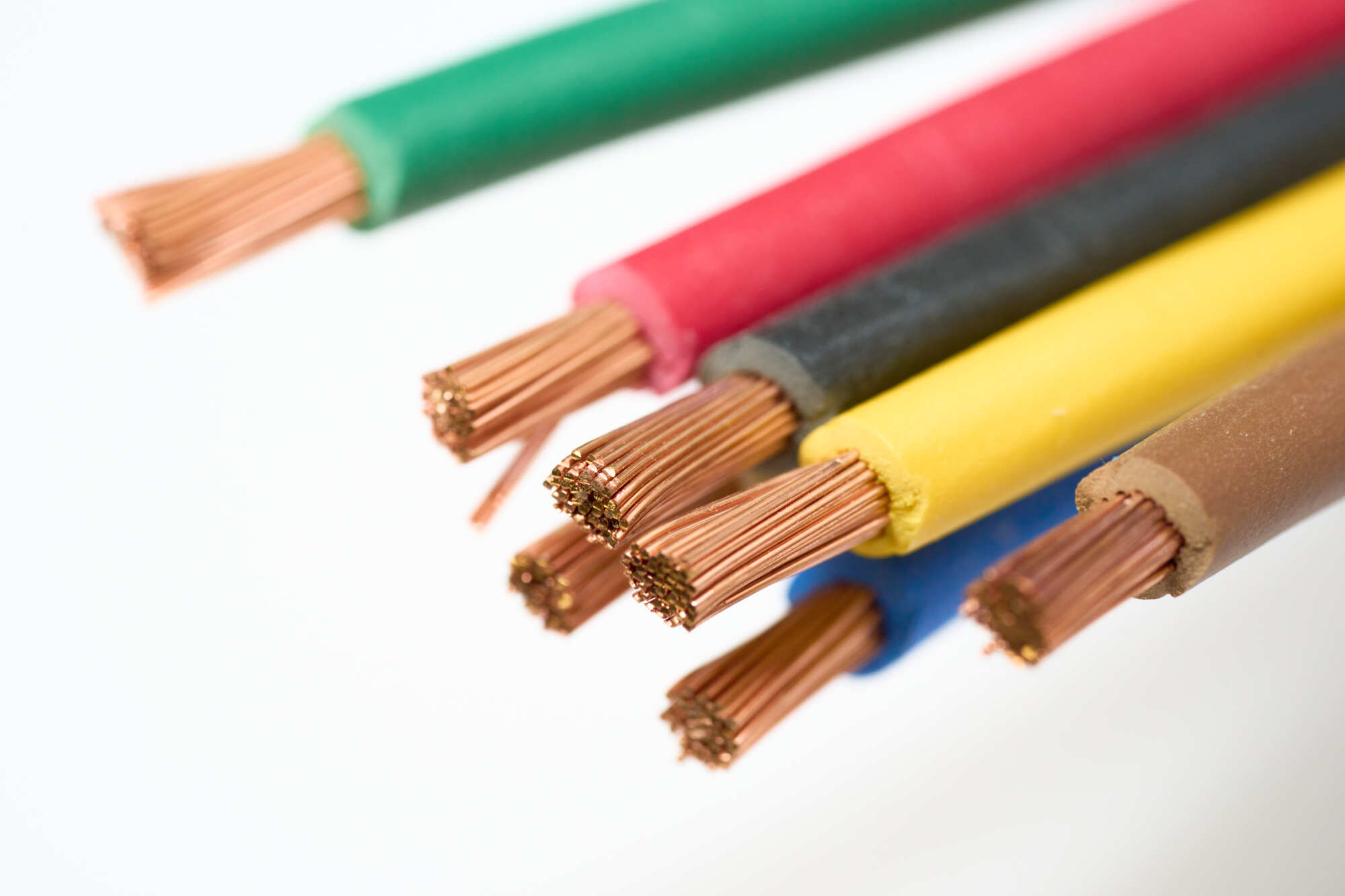

機器の内部配線に使われるケーブルを選ぶときによく目にする「UL1007」「UL1015」といったスタイル番号。

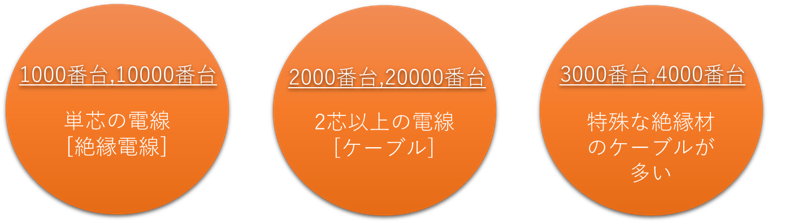

これらは規格番号ではなく、UL 758（AWM：Appliance Wiring Material）に基づきULが独自に規定した数千種類のスタイル番号のうちの一つです。それぞれのスタイル番号のページには、定格電圧・温度・材質・導体サイズなど詳細な構造が記載されており、ケーブルの種類によってスタイル番号の帯が分かれています。

Style 1007とは

Style 1007は、UL 758に基づく機器内配線用の代表的なスタイルのひとつであり、電子機器・家電・制御機器などの内部配線で広く使われるビニル絶縁電線です。信号線や比較的低めの電圧で使う配線によく選ばれます。

特徴

• 電子機器・家電・OA機器など、機器内部の一般的な配線に広く使用
• 信号線や比較的低い電圧の回路に適した仕様（定格電圧300V）
• 被覆が薄いため取り回しがしやすく、省スペースな配線に向いている

ポイント

Style 1007はAWM（Recognitionケーブル）としての位置づけのため、他のAWMスタイルと同様、完成品内部への組み込みを前提とした「部品」区分です。単体での外部配線・盤外配線には使用できません。

Style 1015とは

Style 1015は、Style 1007と同じく機器内配線で使われるビニル絶縁電線ですが、Style 1007よりも高い電圧と温度に対応しています。その分、被覆が厚く、同じAWGサイズでもStyle 1007より外径が大きいです。制御盤・変圧器・モーター周辺など、より厳しい条件の配線で選ばれることが多いです。

特徴

• Style 1007より高い定格電圧（600V）・耐熱温度（105℃）に対応
• 被覆が厚いため、耐電圧性・耐熱性を確保しやすい
• 制御盤内配線、モーター・変圧器周辺など負荷の大きい配線で選ばれやすい

ポイント

被覆が厚い分、同じAWGサイズでもStyle 1007より仕上外径が大きくなります。配線スペースに余裕を持たせて設計する必要がある点に注意してください。Style 1015もStyle 1007と同じくAWM（部品区分）のため、単体での外部配線・盤外配線には使用できません。

主な違い

Style 1007は300V・80℃、Style 1015は600V・105℃で、Style 1015の方が高負荷な条件に対応できます。また、Style 1015はStyle 1007に比べて被覆が厚くなり、耐電圧性や耐熱性を確保しやすい一方で、配線スペースは余裕が必要になります。

Style 1007とStyle 1015の比較表

項目	Style 1007	Style 1015
定格電圧	300V	600V
定格温度	80℃	105℃
AWGサイズ	32AWG～16AWG	30AWG～2000kcmil
絶縁材	PVC	PVC
被覆厚さ	薄い（約0.4mm）	厚い（約0.8mm～3mm）
主な用途	一般的な機器内配線、信号線、家電、電子機器	高温・高電圧寄りの機器内配線、制御盤、モーター周辺
配線スペースの余裕度	省スペースな配線に対応	被覆が厚い分、やや余裕が必要

まとめ：どちらを選べばいい？

Style 1007とStyle 1015の最大の違いは、定格電圧と耐熱温度、そしてそれに伴う被覆厚さです。一般的な内部配線ならStyle 1007、高温・高電圧条件に近いならStyle 1015が基本的な考え方になります。

最終的には、必要な仕様電圧、配線スペース、コスト、AWGサイズを含めて最適な組み合わせを選ぶことが重要です。
