AWG（アメリカン・ワイヤ・ゲージ）は米国の電線規格です。日本で主流の「スケア（㎟）」とは異なり、「数値が小さいほど導体が太くなる」という特徴があるため、米国向け製品の設計時などには正確なサイズ換算が欠かせません。本記事では、AWGの基礎と換算表を解説します。

電線・ケーブルにはいくつかの導体断面積の定義があり、それぞれサイズ表記が異なります。
今回はAWGについてお話していきます。

AWGとは？（アメリカン・ワイヤ・ゲージ）

AWGとはAmerican Wire Gauge(アメリカ ワイヤ ゲージ)の略で、電線導体の直径や断面積を表すために使用される単位です。米国のUL規格により認定された電線規格に基づいています。

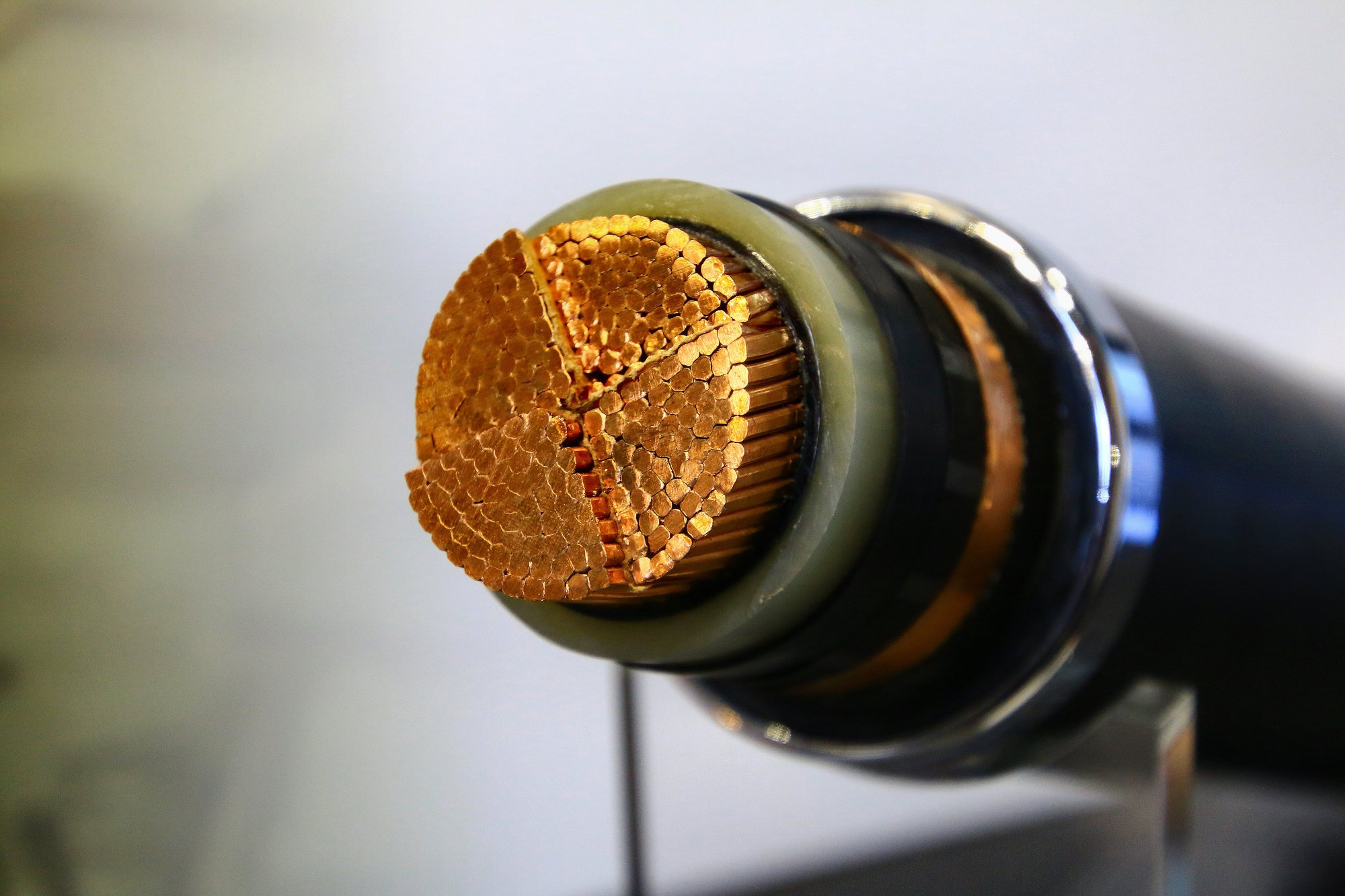

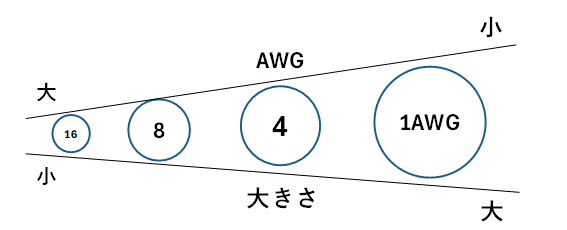

AWGの値は導体の直径や断面積を示し、AWGの数字が小さいほど導体が太く、抵抗が低いことを意味します。

例えば、10AWGの導体の直径は2.588mm、断面積は5.261 mm²、30AWGの導体の直径は0.2540mm、断面積は0.0507mm²です。このようにAWG数値が大きくなるほど導体は小さくなり、AWG数値が小さくなるほど導体は大きくなります。

日本も含め国際単位はmm²であり、数値が大きくなれば導体も大きくなりますが、AWGは逆転しているので注意が必要です。

 日本で一般的な「スケア（sq）」との違い

ここで、日本国内で最も親しまれている単位「スケア（sq）」についても触れておきます。
スケア（sq / SQ）とは、電線の導体断面積（平方ミリメートル：㎟）を示す単位です。英語の「Square millimeter」に由来し、現場では「スケア」や「スケ」と呼ばれます。

• AWG（米国基準）: 数値が大きいほど、電線は細くなる
• スケア（日本・国際基準）: 数値が大きいほど、電線は太くなる

米国規格の機器を扱う際は、この「逆転現象」による選定ミスを防ぐため、後述する換算表での確認が欠かせません。

ワイヤサイズの適切な選定が重要な3つの理由

AWG番号で示されるワイヤのサイズもmm²のサイズも、許容電流、導体抵抗、および潜在的な電圧降下に直接影響します。適切なワイヤサイズを選択しましょう。

1. 許容電流
   大きい導体は発熱することなくより多い電流を流すことができます。電流に対して小さすぎる導体を使用すると、過熱して火災の原因につながる可能があります。
2. 導体抵抗
   大きい電線は抵抗が低く、熱として失われるエネルギーが少なくなります。これは、電線を長く配線する場合にも特に重要です。
3. 電圧降下
   適切なワイヤサイズを使用すると、電圧降下が最小限に抑えられ、エンドデバイスが最適な動作のために適切な電圧を受けとることが保証されます。

【換算早見表】AWGとmm2（断面積）の比較表

日合通信電線で取り扱うケーブルの、AWGと断面積（スケア）の対応表です（参照規格：UL1581）。

AWG Size	mm2（断面積・スケア）	導体抵抗 Ω/km
28	0.0790 ～ 0.099	111
26	0.126 ～ 0.158	70.0
24	0.201 ～ 0.253	43.8
22	0.318 ～ 0.403	27.7
20	0.509 ～ 0.640	17.4
18	0.807 ～ 1.01	10.9
16	1.28 ～ 1.61	6.87
14	2.04 ～ 2.57	4.30
12	3.24 ～ 4.08	2.71
10	5.16 ～ 6.49	1.70
8	8.20 ～ 10.33	1.07
6	13.03 ～ 16.42	0.6740
4	20.73 ～ 26.13	0.4238
2	32.95 ～ 41.55	0.2665
1	41.56 ～ 52.41	0.2113
2/0	66.08 ～ 83.30	0.1329
3/0	83.31 ～ 105.0	0.1055
4/0	105.1 ～ 124.0	0.08360
250kcmil	124.1 ～ 148.9	0.07076
350kcmil	173.8 ～ 198.5	0.05054
450kcmil	223.5 ～ 248.2	0.03931

米国向け電線・ケーブルの選定はお任せください

米国へ製品を出荷する際は、AWGサイズによる設計が必須となります。

日合通信電線では、各国の安全認証を取得した「ワールドワイドスタンダードケーブル」を豊富にラインナップしております。「このスケアに相当するAWGはどれ？」といった具体的なサイズ選定のご相談も承っております。お気軽にお問い合わせください。
