工場の自動化設備などで頻繁に目にする「M12コネクター」。本記事では、M12コネクターケーブルの基礎知識から、過酷な工場環境で重宝される理由、選び方のポイントについて分かりやすく解説します。

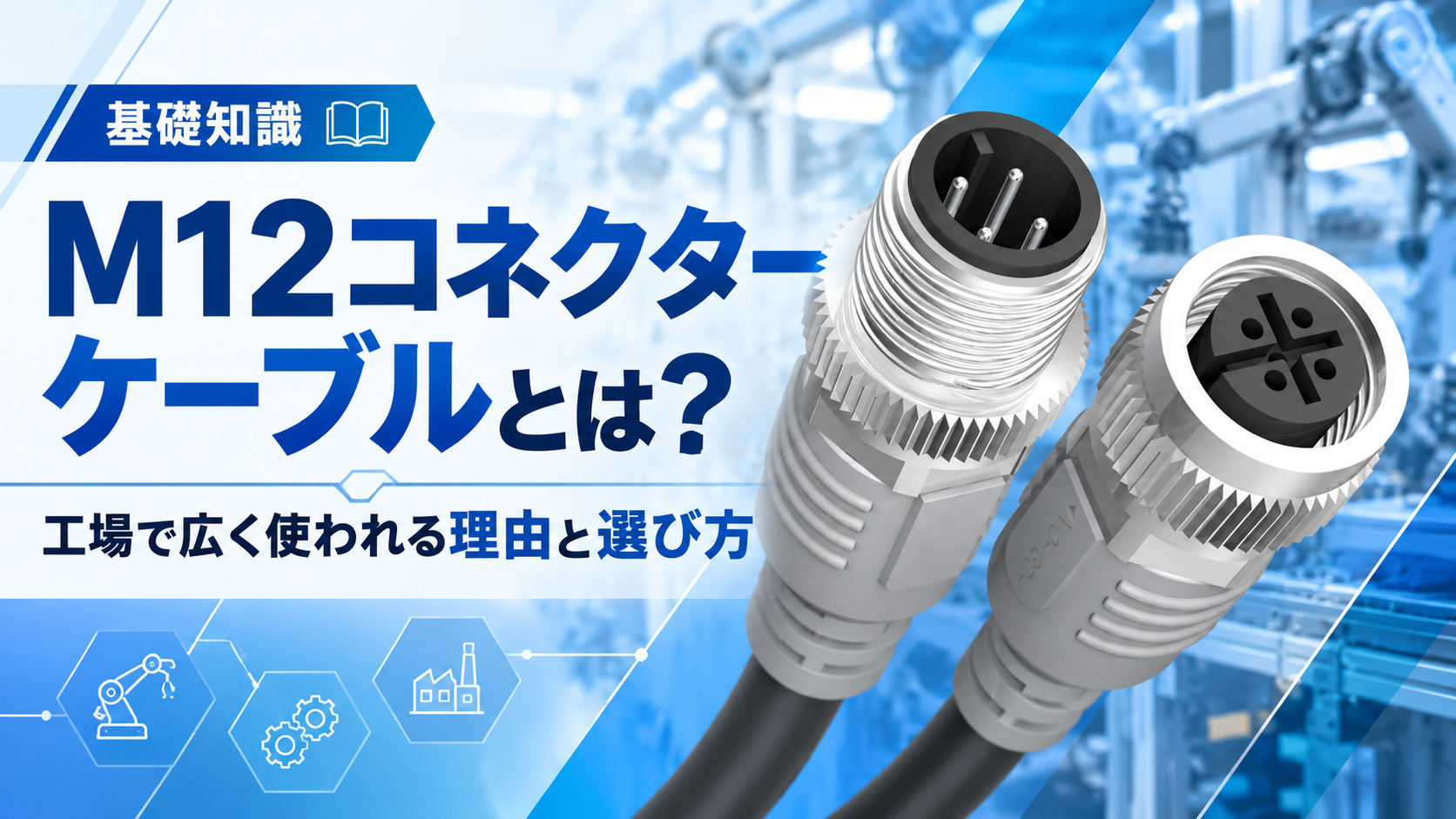

M12コネクターとは

M12コネクターは、ねじ部の直径が12mmのコネクターです。ケーブルの先端にコネクターを取り付けたものを「M12コネクターケーブル」と呼び、主に工場の自動化（FA）設備で、センサーやアクチュエーター、コントローラーをつなぐ配線に使われています。

名前の「M12」は、メートルねじの呼び径が12mmであることに由来します。国際規格で形状や寸法が定められているため、メーカーが違っても、同じ規格に沿った製品同士なら接続できるのが大きな特長です。

なぜ工場で広く使われているのか？2つの理由

M12コネクターが工場の配線現場で広く採用されているのには、大きく分けて2つの理由があります。

1. ねじ込み式で抜けにくく、水や粉じんに強い

M12コネクターは、オスとメスをねじ込んで固定します。振動のある場所でも抜けにくく、パッキンで隙間をふさぐことで、水や粉じんの浸入を防ぎやすい構造です。

洗浄水がかかる食品ラインや、切削液が飛ぶ工作機械まわりなど、過酷な環境でも使いやすいのはこのためです。

2. 小型で、配線作業が大幅にラクになる

コネクター自体が小さく、機器のすぐそばに取り付けられます。ワンタッチに近い感覚で接続・取り外しができるため、次のような場面で作業が楽になります。

• センサーの交換や増設
• 装置のレイアウト変更
• 設備の移設や分解、再組立て

配線をその都度はんだ付けしたり、端子台で結線し直したりする必要がなく、作業時間の短縮や配線ミスの防止につながります。

M12コネクターケーブルの種類と選び方のポイント

M12コネクターには、いくつかの違いがあります。ケーブルを選ぶときは、次の点を確認しておくと安心です。

• 極数(ピン数)：4極、5極、8極など。センサーの種類や信号の数に合わせて選びます。
• オス・メス：オス(プラグ側)とメス(ソケット側)の組み合わせで接続します。
• コネクター形状：ケーブルがまっすぐ出る「ストレートタイプ」と、直角に曲がって出る「アングルタイプ」などがあります。
• ケーブルの片端・両端：両端にコネクターが付いたタイプと、片端が結線用のバラ線になったタイプなどがあります。
• ケーブルの長さ・材質：設置場所までの距離や、油・熱・屈曲といった環境条件に合わせて選びます。

どんなところで使われている？主な用途・分野

高い防水・防塵性と確実な接続性から、以下のような幅広い現場・用途で活躍しています。

• 自動車・電子部品などの組立ライン
• 食品・飲料・医薬品の製造設備
• 工作機械やロボットまわり
• 搬送設備、パッケージング機械

※具体的には、近接センサー、光電センサー、圧力センサー、バルブなどの接続に幅広く使われています。

日合通信電線のM12防水コネクターケーブル（Aコード）

日合通信電線でも、M12コネクターケーブルを取り扱っています。

当社の製品は、IP67に適合した防水・防塵・耐油仕様で、UL Listingを取得しています。両端コネクタータイプ、片端メス、片端オスの3タイプがあり、ケーブル長は0.5mから選べます。

他にも、M12 Lコードケーブル付コネクター（電源）や、M12 Aコード5PINケーブル付コネクター、M12 AコードY型分岐コネクタ―もラインナップしております。
