アメリカ（米国）へ製品を出荷する際には、UL規格認証電線を選択する必要があります。本記事では、米国でUL認証電線が求められる理由や、認証の種類（ListingとRecognition）の違い、代表的な電線の型式について分かりやすく解説します。

米国でなぜUL規格認証電線が必要なのか？

UL認証自体は任意です。しかし、基本的に米国では以下の規格にリストされている電線（UL規格認証電線）の使用要求があります。

• NFPA70（NEC）：米国における建築物の電気工事基準です。
• NFPA79：米国における産業用機械の電気・電子機器に適応される規格です。

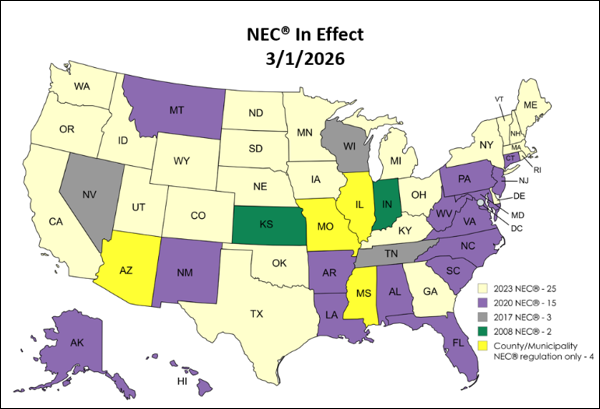

米国では、NFPA70を法律で義務付けている州が多く存在します。また、相互関係にあるNFPA79においても同様のことが言えます。そのため、実質的にUL規格認証電線が必要とされているのです。なお、州によってNFPA70（NEC）の適用年度版は異なっています。

UL規格およびUL認証電線とは？

「UL（Underwriters Laboratories Inc.）」は、アメリカで最も知名度の高い安全規格開発機関及び製品試験･認証機関です。「UL規格」とは、このULが策定した安全規格を指します。

UL規格認証電線には、以下のような特徴と決まりがあります。

• UL規格に適合していると認証された製品です。
• ULマークの表示が義務付けられています。
• UL認証は、「Listing（リスティング）」と「Recognition（レコグニション）」の2種類があり、それぞれマークが異なります。

Listing（リスティング）認証とは

Listingは「最終製品に対する認証」です。NFPA70（NEC）やNFPA79にリストされている電線が該当します。

主な型式と用途は以下の通りです。

Recognition（レコグニション）認証とは

Recognitionは「製品に組み込まれる電線に対する認証」です。UL独自規格であるUL 758（AWM）で認証取得した電線がこれにあたり、具体的な構造は「Style page」として登録される仕組みになっています。

主なStyle pageの例は以下の通りです。

• Style 1015
• Style 1017
• Style 2464
• Style 2586 等

UL規格認証電線の代表例：「MTW」とは？

機械の内部配線などに使用される代表的な型式「MTW」の仕様一例をご紹介します。（※記載情報は一例ですので、詳細はUL1063をご確認ください）

印字の例：(UL) E******* MTW 600V ●●AWG ・・・

まとめ：電線選定でお困りの方へ

米国へ製品を出荷する際には、UL規格認証電線を選択する必要があります。

日合通信電線株式会社の技術部では、目的に合った電線選定についてのご提案等も行っております。
お気軽にご相談ください。
